產品概述
■ CHT3548HP3544/HP3544-2H 12H 24H精密直流電阻測試儀是高性能電阻測試儀，針對不同應用場合分別設計臺式和手持式兩種款式。0.1μΩ~3.1MΩ的測試范圍，0.02%的基本精度可以滿足大多數的電阻測試應用場合。抗干擾的電路設計使得該儀器能夠在各種復雜的電磁環境下完成準確測試，HP3544/HP3544-2H 12H 24H標配RS232/RS485/LAN通訊接口和I/O接口，特別適合配套自動化設備完成自動測試。
產品特點

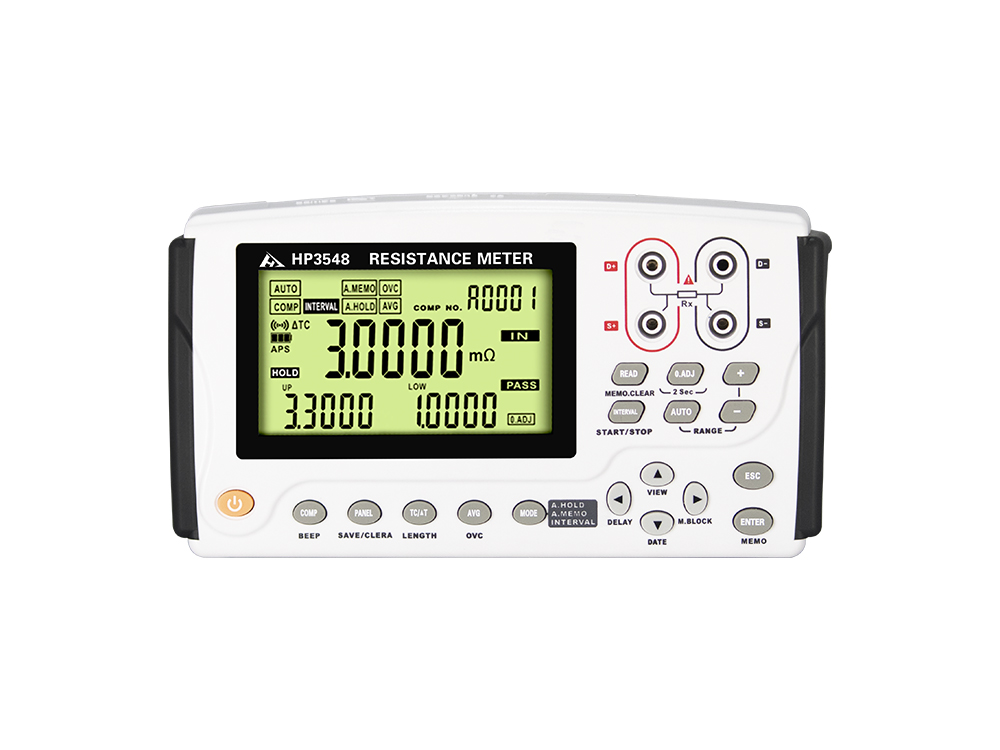

CHT3548手持式
■ 機身小巧便捷，性能媲美臺式機的便攜式測試儀
■ 測量值自動保持、自動儲存
■ 具有穩定測量值（平均值功能）
■ 具有熱電勢補償功能（OVC）
■ 大容量電池持久工作

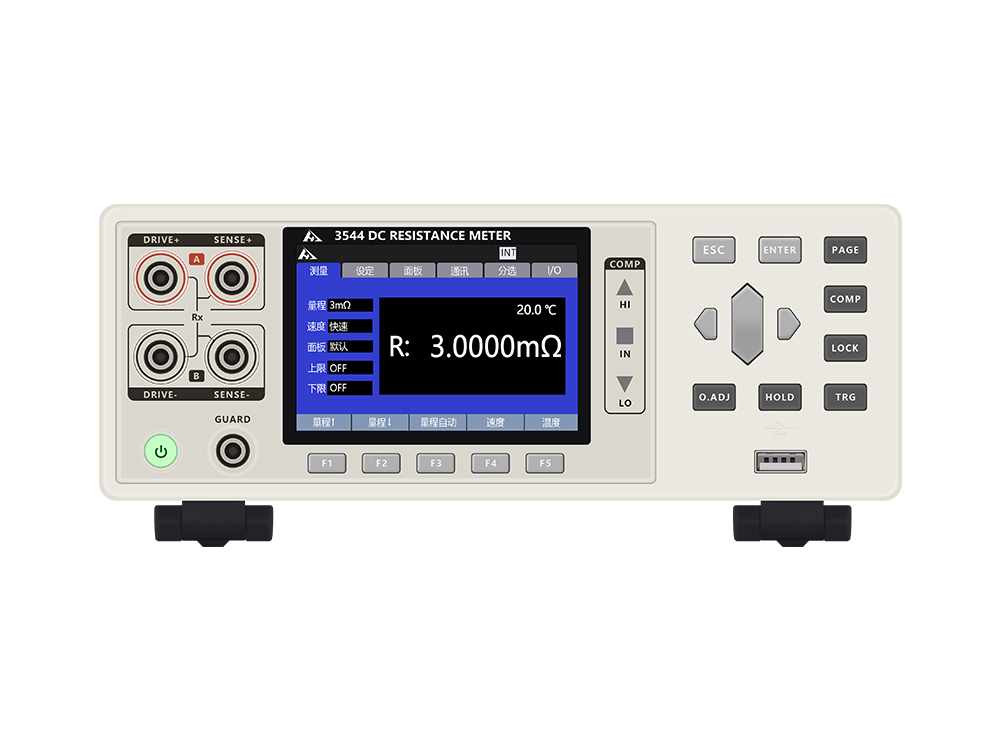

HP3544/HP3544-2H 12H 24H臺式機
■ 抗干擾設計，適用電磁環節復雜場合
■ 快速高精度測試，接口豐富
■ 最高70V帶點保護功能，有效避免無意中帶電測試損壞主機
■ 支持多路測試（選配多路掃描卡）
產品應用
■ 元器件：電阻，電感，變壓器，電機，繼電器，電路焊點，電容器鉚接點
■ 線纜 、接插件：多股線，接插件，各種開關
■ 材料：熱敏材料(保險絲、電熱調節器的傳感器)等導電材料
■ 新能源：電動車電池組連接橋，電芯連接電阻
產品規格
型 號 | CHT3548 | HP3544 | HP3544-2H | HP3544-12H | HP3544-24H |
測試參數 | 直流電阻、溫度 | ||||
測試通道 | 單路 | 2路 | 12路 | 24路 | |
基本精度 | 0.1%(3mΩ,30mΩ, 3MΩ)，0.05%(300kΩ)，0.02%(其它量程) | ||||
分辨率 | 0.1μΩ | ||||
量 程 | 3mΩ/30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ/30kΩ/300kΩ/3MΩ | ||||
測試速度 | 5次/秒(平均次數可選) | 快速(50Hz:20ms；60Hz:18ms), 中速(50ms), 慢速(200ms) | |||
信號源 | 恒流DC 100mA~1A | ||||
溫 度 | 范圍：- 10℃~60℃；精度：1℃ | ||||
校 正 | 全量程內短路清零 | ||||
比較器 | 實現HIGH/ IN/ LOW 分選 | 10檔分選；實現HIGH/IN/LOW分選 | |||
內部數據保存 | 可記錄2400組測試數據 | 搭配電腦軟件記錄測試數據 | |||
觸發模式 | 內部觸發( INT)、自動觸發( AUT) | 內部觸發(INT)、外部觸發(EXT)、手動觸發(MAN)、總線觸發(BUS) | |||
接 口 | USB接口，外部觸發口 | RS232接口，RS485接口，LAN接口，I/O接口 | |||
電 源 | 12V/2500mA h鋰電池或8節干電池 | 電壓:100VAC~256VAC；頻率:50Hz~60Hz； | |||
額定功率 | 2.5W | 10W | |||
尺寸與重量 | 208mm*52mm*120mm；重量:0.81kg | 325mm*215mm*96.5mm；重量：2kg | |||
