產品概述

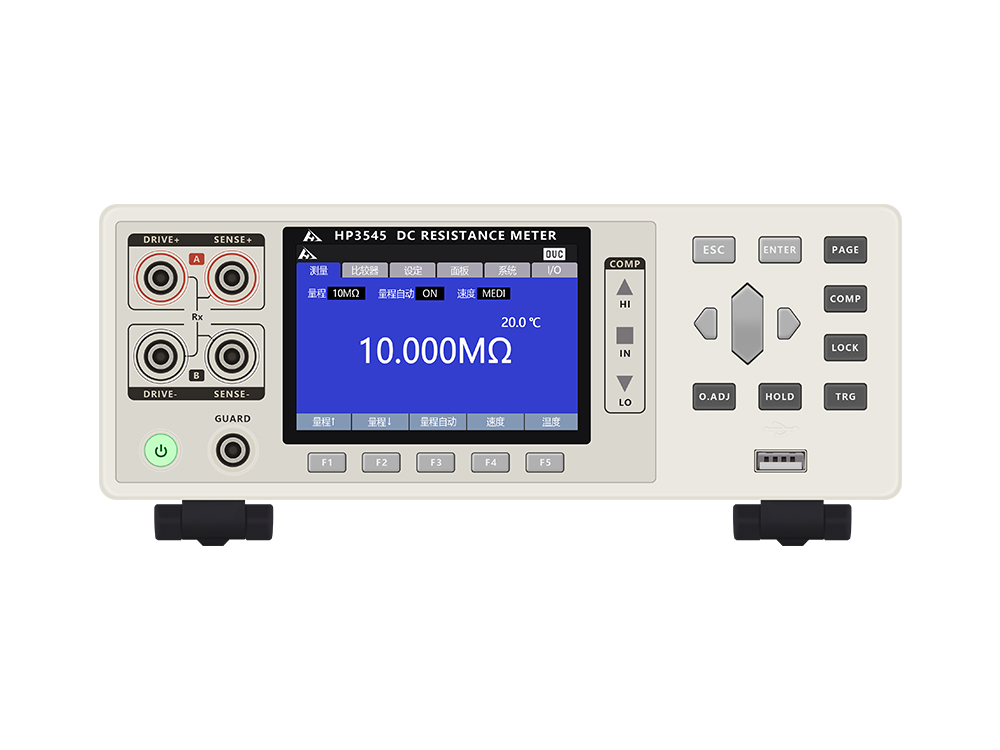

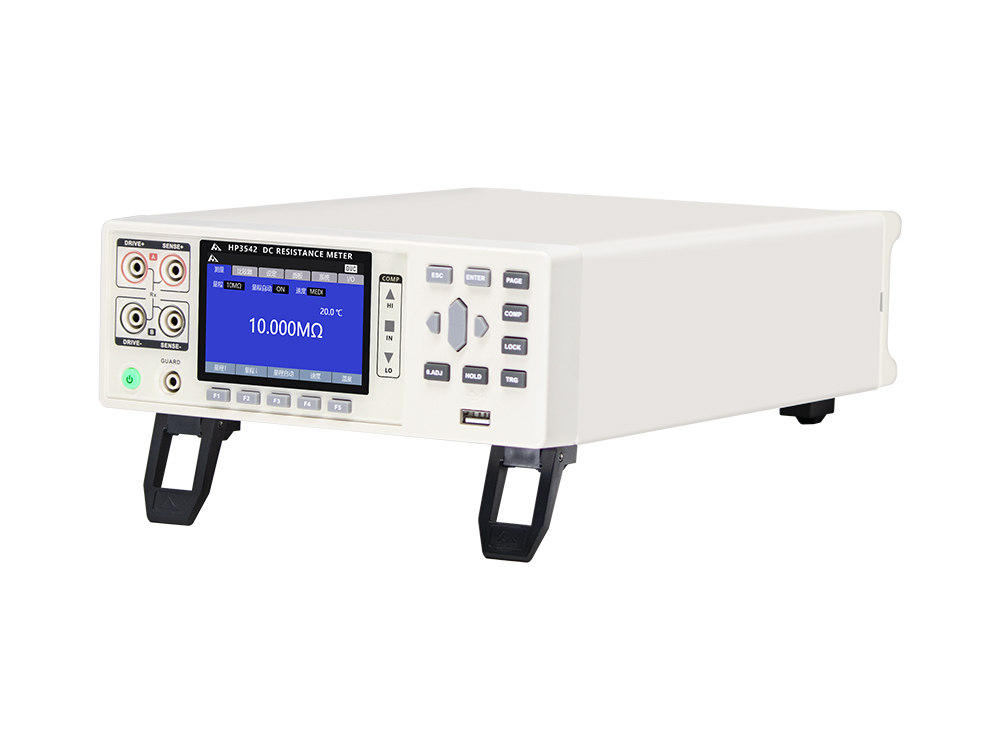

■ HP3545/HP3542-12H/24H精密直流電阻測試儀是業內較高精度等級的直流電阻測試儀之一。HP3545直流電阻測試儀為6位半，1.200,000顯示，低功率測試模式，最小分辨率可測量0.01μΩ的電阻，測試儀基本精度0.01%，應用于精密電阻批量分選和分流器精確測試等需要高分辨率電阻測量的領域 。HP3545具有高速的測試線異常檢測功能和極短的測量周期，最高測試速度可達2.2ms，能確保每次做出高速可靠的分選。HP3542-12H/24H本直流電阻測試儀基本精度 0.01%，可測范圍 0.1μΩ~10MΩ電阻。具有高速的測試線異常檢測功能和極短的測量周期，最高分選速度可達 1000 次/秒，能確保每次做出高速可靠的分選。儀器可自由配置成多檔分選，外部控制接口可配置成 NPN/PNP。適合于各種信號接口的自動產線。
產品特點
■ 寬測試范圍：0.00001mΩ ~ 1200.00MΩ
■ 低功率測試模式：I＜1mA，V＜20mV
■ 高速、高精度測試：最快2.2mS，最高0.01%基本精度
■ 測試線異常檢測
■ 模擬量輸出接口：0~1. 5V
■ 具有熱電勢補償功能(OVC)
產品應用
■ 元器件：電阻，電感，變壓器，電機，繼電器，電路焊點，電容器鉚接點
■ 線纜、接插件：多股線，接插件，各種開關
■ 材料：熱敏材料(保險絲、電熱調節器的傳感器)等導電材料
■ 新能源：電動車電池組連接橋，電芯連接電阻
產品規格
型 號 | HP3545 | HP3542 | HP3542-12H | HP3542-24H |
測試參數 | 直流電阻、 溫度 | |||
分辨率 | 0.01μ Ω | 0. 1 μ Ω | ||
測試通道 | 單路 | 12H | 24H | |
測試范圍 | [ LP OFF時]量程10mΩ~1000MΩ，12檔切換 [LP ON時]量程1000mΩ~1000Ω，4檔切換 | 20mΩ~10MΩ ，10檔切換 | ||
測試電流 | DC 1A ~ 1μA以下，[LP ON 時]DC 1 mA ~ 5μA | DC 1A -0 . 5μA | ||
測量精度 | 0.01% | |||
測試速度 | 快速2.2ms ，中速(50Hz：21ms，60Hz：18ms)，慢速1(102ms)，慢速2(202ms) | |||
量 程 | 10m Ω/ 100m Ω/ 1000m Ω/ 10Ω/ 100Ω/ 1000Ω/ 10k Ω/ 100k Ω/ 1000k Ω/ 10MΩ/ 100ΜΩ/ 1000ΜΩ | 20m Ω/200m Ω/2000m Ω/20Ω/200Ω /2000Ω/ 20k Ω/200k Ω/2000ΚΩ/ 10ΜΩ | ||
信號源 | 恒流 DC 100mA ~ 1A | |||
溫 度 | 范圍: - 10℃~200℃；精度： 1℃ | 范圍：- 10℃~60℃；精度： 1℃ | ||
校 正 | 全量程內短路清零 | |||
比較器 | 10檔分選；實現HIGH/ IN/ LOW 分選 | |||
內部數據保存 | 搭配電腦軟件記錄測試數據 | |||
觸發模式 | 內部觸發 ( INT) ，外部觸發 ( EXT) | |||

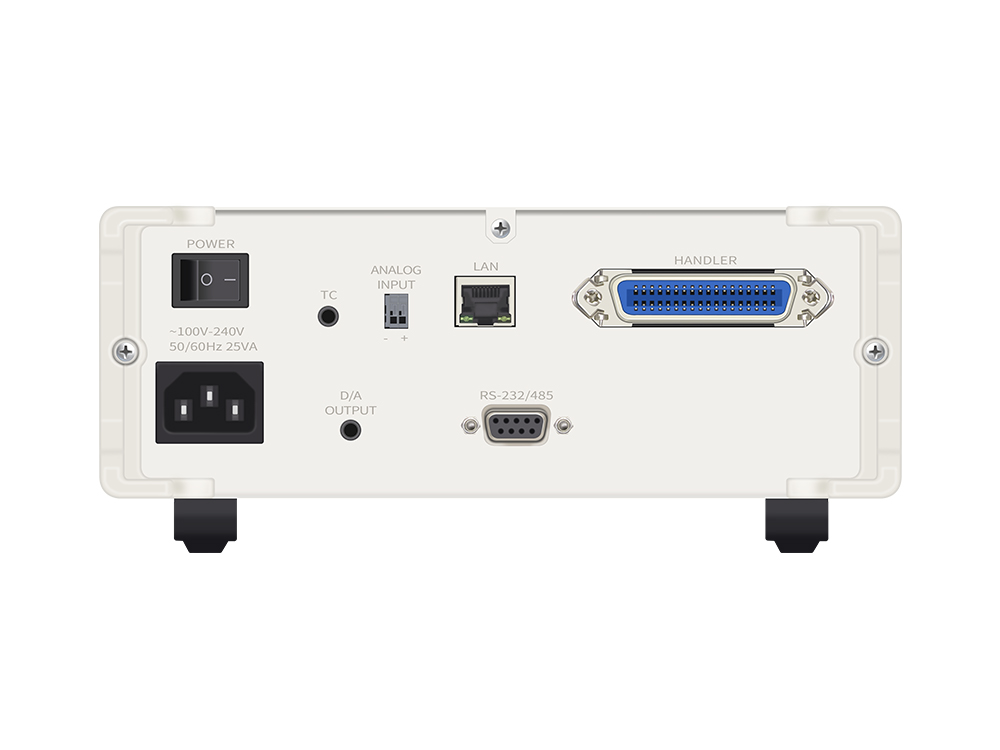

接 口 | RS232接口，LAN接口、 I/O接口 ，模擬輸出接口 | RS232接口，LAN接口， I/O接口 | ||
電 源 | 電壓：100VAC ~ 240VAC；AC頻率：50Hz ~ 60Hz； 額定功率：40VA | |||
尺寸與重量 | 325mm*215mm*96. 5mm；重量：2kg | |||
