產品概述

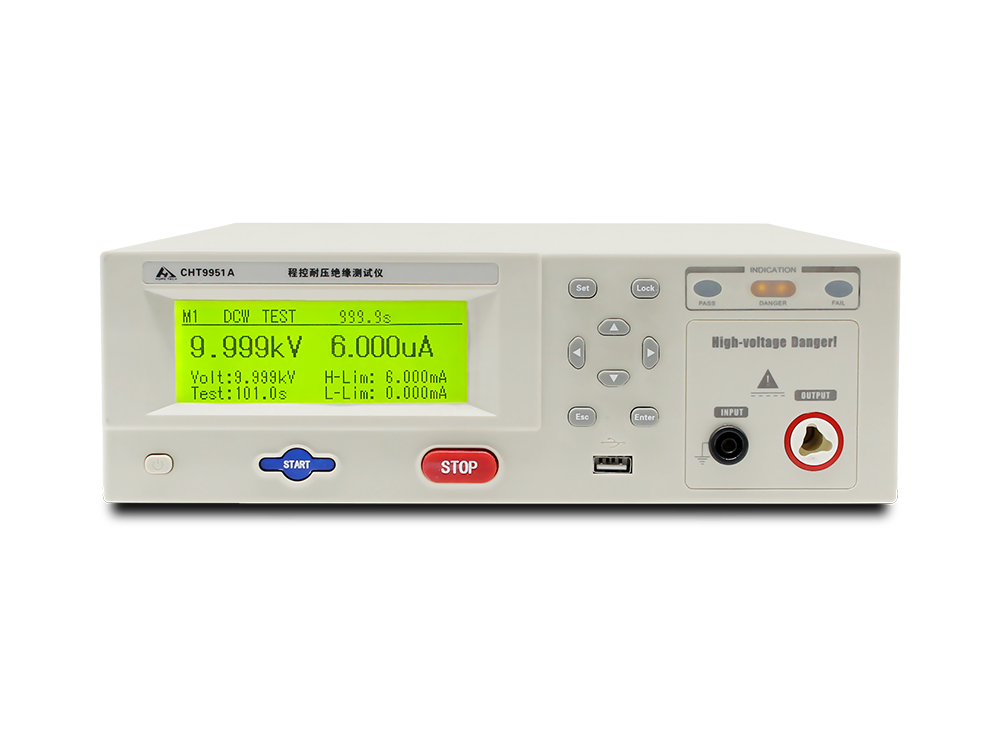

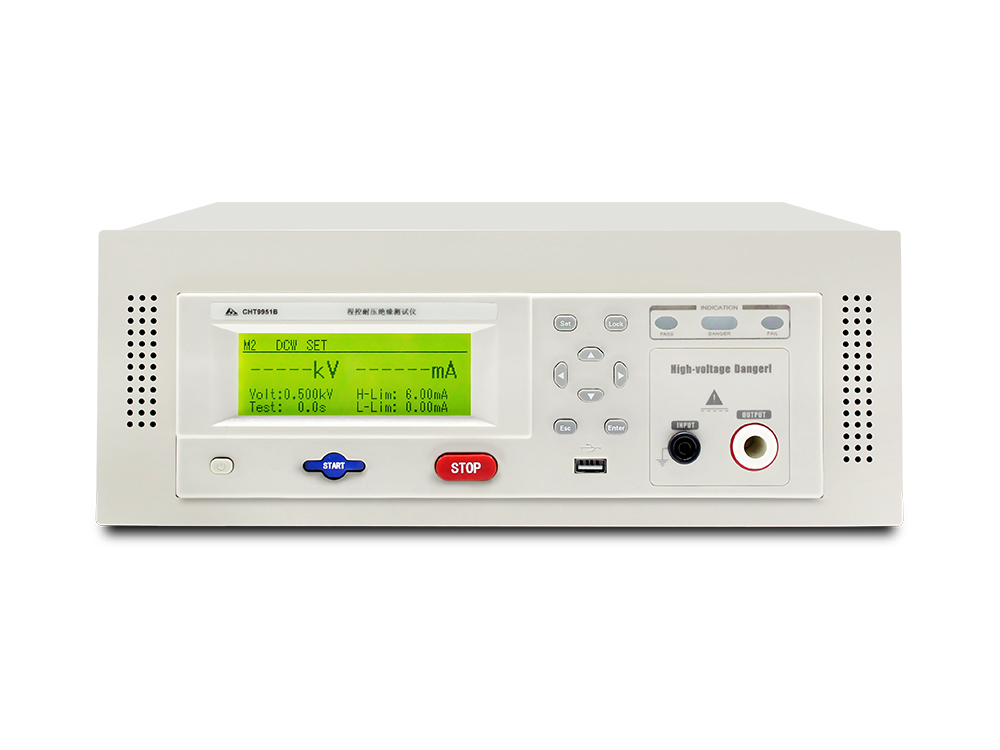

■ CHT9951A/CHT9951B是針對光伏組件成品測試的耐壓絕緣測試儀，也可以用于組件的濕漏電測試。儀器最大輸出DC 10kV，絕緣電阻最大測試范圍達99GΩ。儀器標配RS232接口，可實現數據傳輸和采集功能，符合光伏標準IEC61215、IEC61730。
產品特點
■ 測試電壓，漏電流，測試時間同時顯示
■ 多種觸發模式
■ 輸出電壓連續可調
■ 任意設定電壓上升時間，測試時間，測試等待時間
■ 聲光報警功能
■ 電弧偵測功能，ARC報警
■ 可通過U盤升級程序
■ 接口豐富
產品規格
型 號 | CHT9951A | CHT9951B |
測試參數 | 耐壓值/漏電流/絕緣電阻 | |
交直流耐壓測試 | ||
電壓分辨率 | 1V | |
電壓精度 | 3% | |
頻 率 | 50Hz/60Hz | |
交流輸出 | - - - - - - | 0. 1 kV - 10kV |
交流漏電流 | 10 mA | |
直流輸出 | 0. 1 kV - 10kV | |
直流漏電流 | 5 mA | |
電流分辨率 | 1μA | |
電流精度 | 3% | |
電壓上升時間 | 0. 1s ~999.9s | |
測試時間 | 0. 1s ~999.9s | |
電弧偵測功能 | 1 ~9級 | |
絕緣電阻測試 | ||
絕緣電阻范圍 | 100k Ω ~99GΩ | |
絕緣電阻精度 | 5%(100kΩ - 10GΩ) ；20%(10GΩ-99GΩ) | |
電壓輸出 | 0 . 5 kV - 2 .0 kV | |
記憶組 | 6組 | |

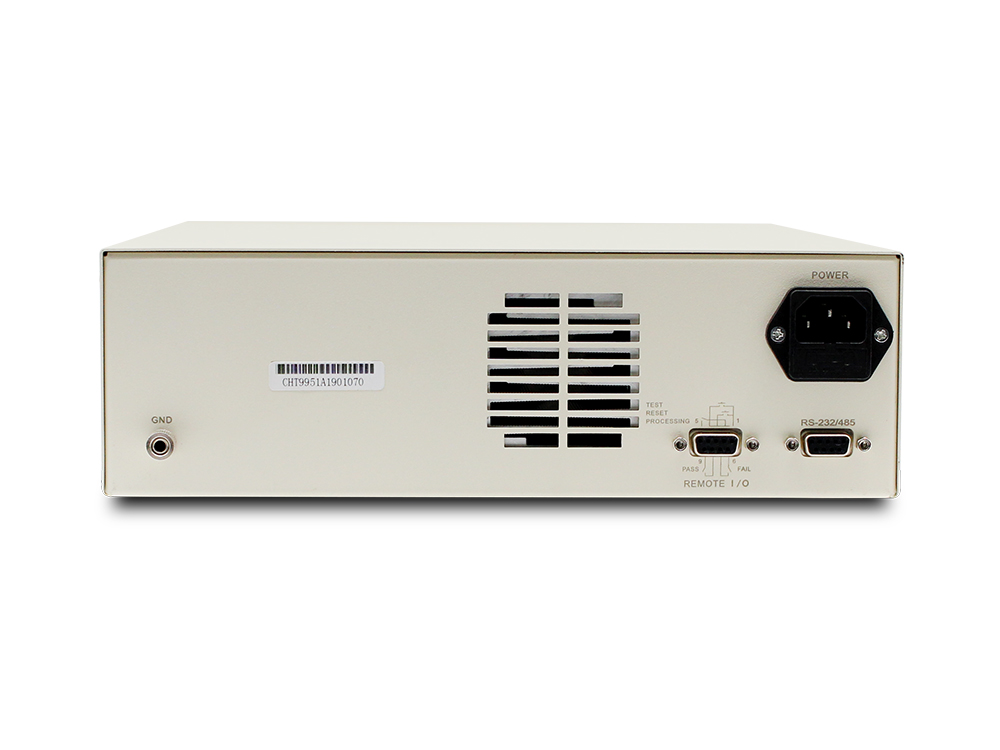

通訊接口 | RS232接口， RS485接口 (選配) ， I/O接口 | |
電 源 | 電壓：198VAC ~240VAC， 頻率：47Hz ~63Hz；額定功率：1 00VA | |
尺 寸 | 374mm*280mm*99mm； 重量：7 . 5 kg | |
