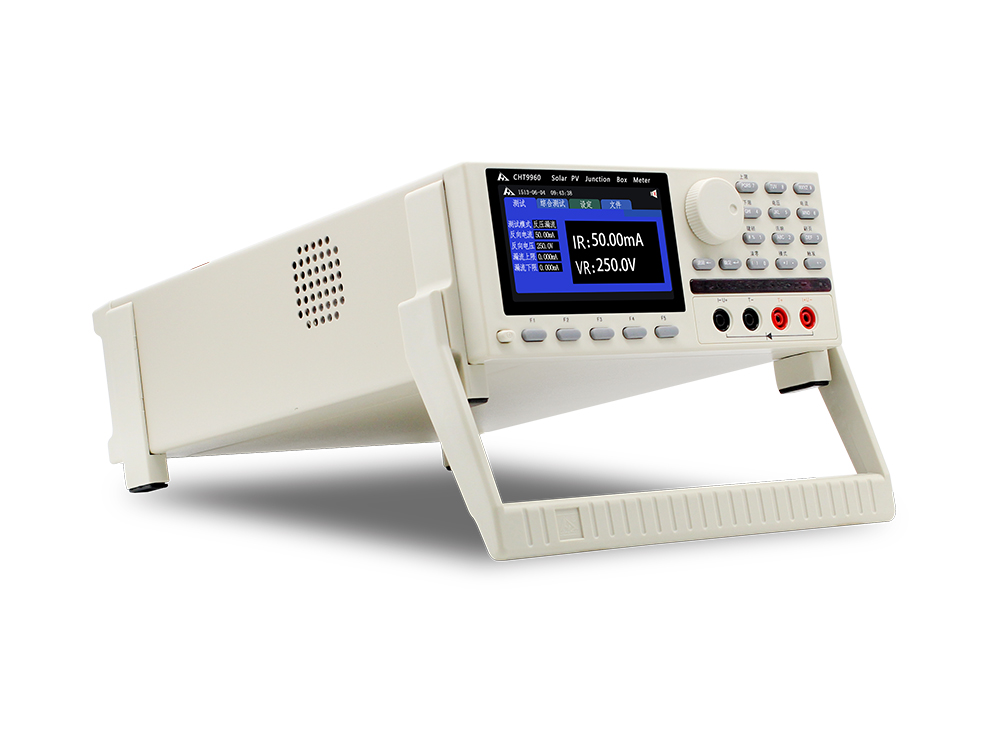

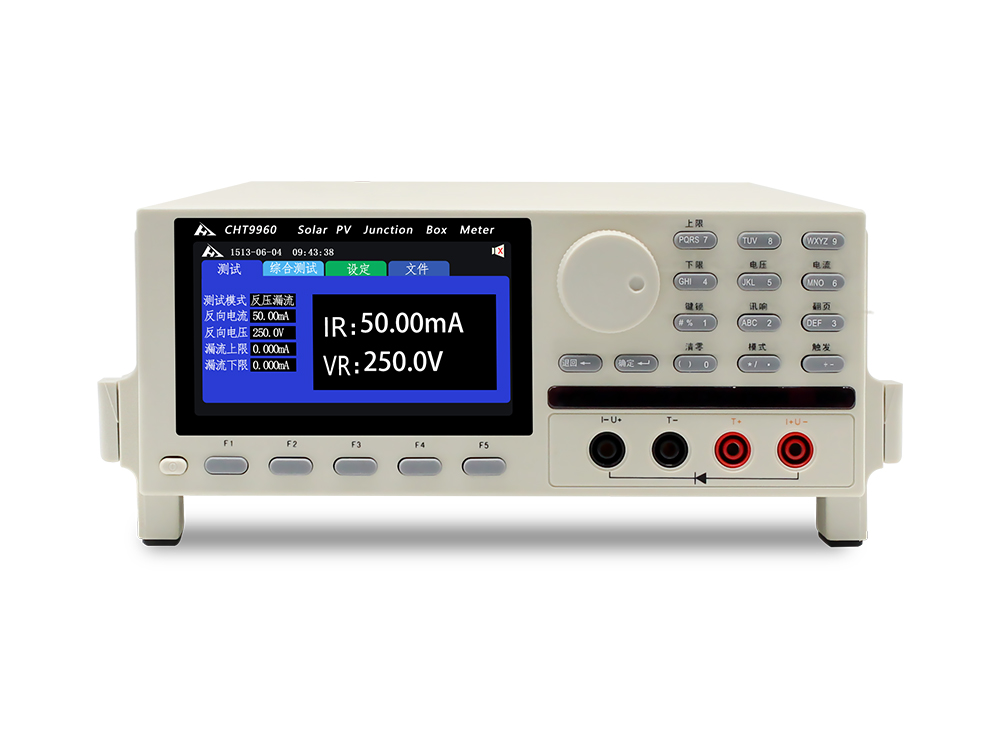

產品概述
■ CHT9960型光伏接線盒綜合測試儀是本公司針對光伏接線盒電氣特性測試需求而研制的專用測試儀器。可測試接線盒內部二極管的正向導通壓降VF、反向漏電流IR、反向電壓VR、導通直流電阻R、以及溫度TC等參數。 能滿足10W~400W接線盒(2只~8只二極管)的測試需求。被廣泛應用于接線盒生產廠家的在線測試和組件使用廠家的進貨驗收。符合光伏標準IEC61215、IEC61730。
產品特點
■ PLC接口 ，產線分選
■ 文件管理，U盤存儲
■ 開關電源設計 ，小體積多功能
■ 標配I/O接口和LAN接口
■ VF/絕緣/漏電流/溫度/低電阻綜合測試
產品應用
■ 用于光伏組件接線盒的測試，可以自動識別被測元件，一次性對接線盒的多種參數進行測試。
型 號 | CHT9960 | |
測試參數 | 正向導通壓降 、反向電壓 、反向漏電流 、導通直流電阻 | |
VF 測 試 | 電流設定范圍 | 0 ~ 30 A |
電流設定精度 | 1% | |
電流回讀范圍 | 0 ~ 30 A | |
電流回讀精度 | 1% | |
電壓測試范圍 | 0 ~ 10 V | |
電壓測試精度 | 1% | |
IR/VR 測試 | 電流設定范圍 | 0 ~ 100mA任意設定 |
電流設定精度 | 1% | |
電壓設定范圍 | 0 ~250 V 任意設定 | |
電壓設定精度 | 1% | |
IR精度 | 1% | |
VR精度 | 1% | |
低電阻測試范圍 | 1 m Ω ~ 10Ω | |
低電阻測試精度 | 1% | |
其它功能 | VF - ℃ VR - IR 圖形掃描 | |
分選功能 | 可設置上下限值 、提供分選和聲光報警 | |
綜合測試 | 多種功能可以任意組合編輯 | |
文件存儲 | U盤存儲 | |

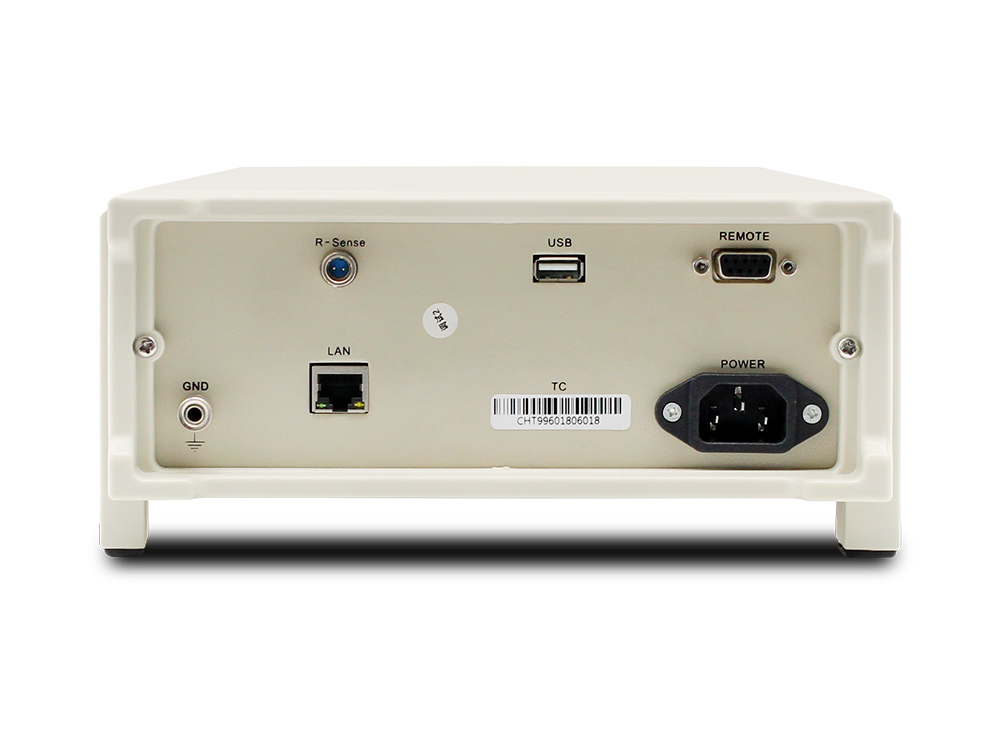

接 口 | I/O接口、 LAN接口 | |
電 源 | 電壓：90VAC~250VAC；頻率：47Hz ~400Hz；額定功率： 500VA | |
尺 寸 | 358mm*249mm*102mm； 重量：3 . 5 kg | |
