產品概述

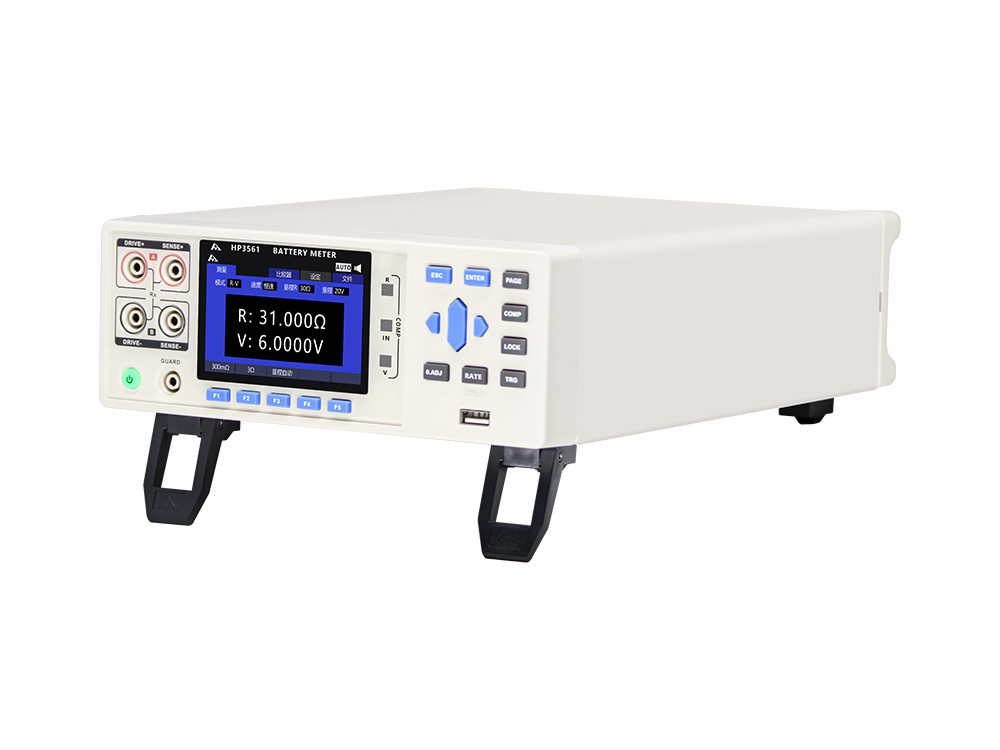

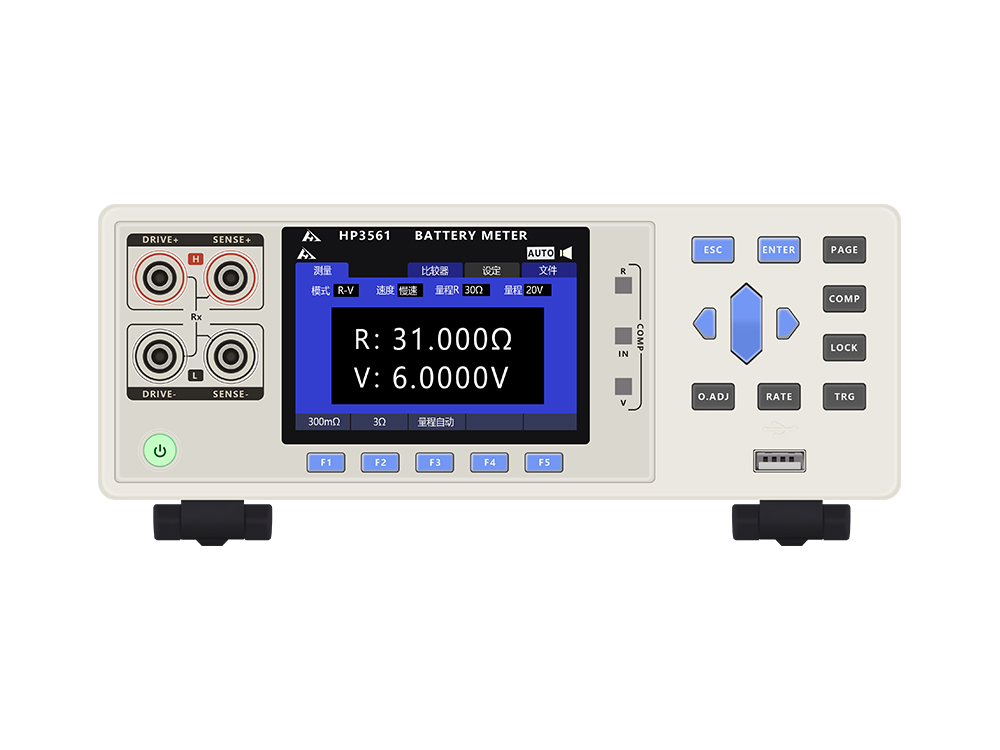

■ HP3561/ HP3561A 高精度電池內阻測試儀是為電池工業的新測量要求而設計的。適用于低內阻電池，大容量鋰電池包和生產線上的快速產品分類 。依托和普電子多年來在電池內阻測試方面的技術優勢，HP3561A能夠提供0.001mΩ的高分辨率，最大測試電壓為60V，最低測試時間達15mS。配備了標準的RS232接口、RS485接口、LAN接口和I/O接口，具有電池自動測量功能。
HP3561多路內阻量程范圍為3Ω，最小分別率0.01mΩ，最大顯示31000數。電壓量程范圍為20V，最小分別率0.1mV，最大顯示200000數。多路電池測試儀可迅速完成最大24路電池的內阻和電壓分選測試，基于經典型完全相同的測試電路，該款設備的測試速度和精準性在業內處于領先地位，是自動化測試配套廠家的理想配套工具。
產品特點
■ 高分辨率電阻和電壓
■ 高速采樣測試，最低反饋時間為15ms，適用于生產線上的快速分類
■ 抗干擾能力強
■ 支持多路測試 (選配多路掃描卡)
■ 最大測試速度能夠達到66次/秒
■ 最高測試電壓達到60V，應用于電芯和小型電池包的性能測試
產品應用
■ 高精度鋰電池內阻、電壓檢測
■ 配套自動測試設備完成電池內阻+電壓的自動檢測
■ 電池的劣化狀態和壽命評估
■ 超級電容的ESR測試
■ 多個電池掃描測量
產品規格
型 號 | HP3561A | HP3561 | HP3561-12H | HP3561-24H | |
測試參數 | 交流電阻，直流電壓 | ||||
測試通道 | 單路 | 12路 | 24路 | ||
內阻 | 基本精度 | 0.3% | 0.5% | ||
范 圍 | 0.001mΩ ~3.1000KΩ | 0.01mΩ ~ 31.000Ω | |||
電壓 | 基本精度 | 0.02% | 0.05% | ||
范 圍 | 0 .0001V~60 .000V | 0.001V ~20.000V | |||
信號源 | 測量電流頻率:1kHz；開路電壓:25V；測試電流:<10mA | ||||
量 程 | 全量程自動或手動測試模式 | ||||
測試速度 | 66 次/秒，30 次/秒，10 次/秒，3次/秒 | ||||
校 正 | 全量程內短路清零 | ||||
比較器 | 4檔分選和檔計數 | ||||
觸發器 | 內部觸發(INT)、手動觸發( MAN)、外部觸發( EXT)、總線觸發( BUS)、自動觸發(AUT) | ||||

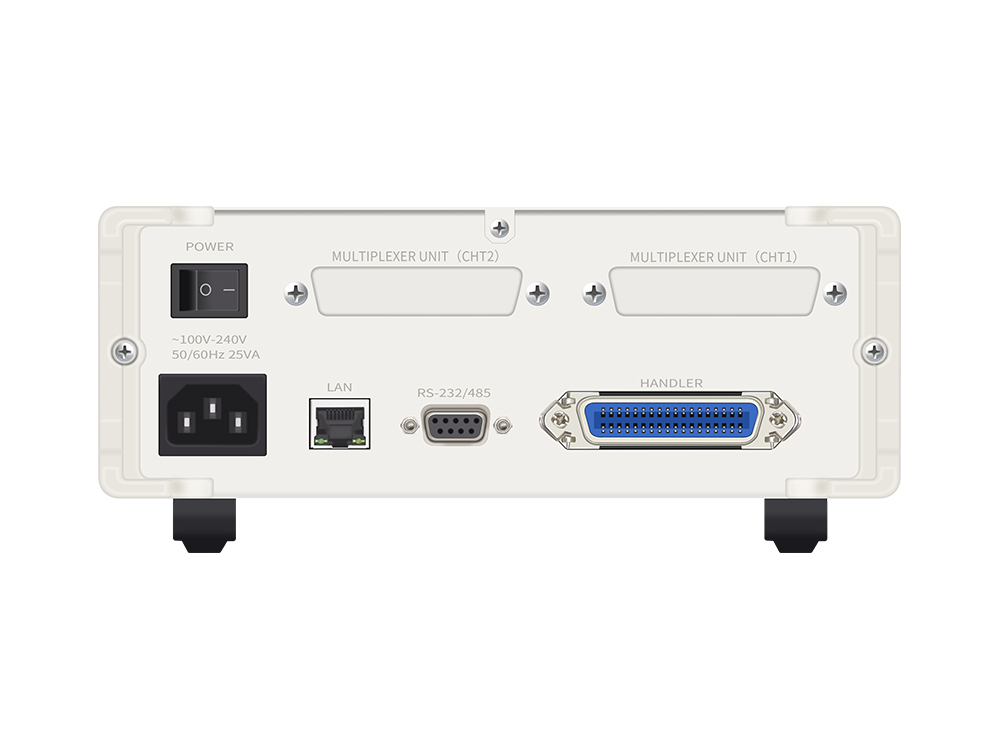

接 口 | RS232接口，RS485接口，LAN接口，IO接口 | RS232接口，RS485接口，LAN接口(選配)，IO接口 | |||
電 源 | 電壓：198VAC~250VAC；頻率：50Hz/60Hz；額定功率：10VA | ||||
尺寸與重量 | 325mm*215mm*96.5mm；重量：3kg | ||||
